Diverse Stål

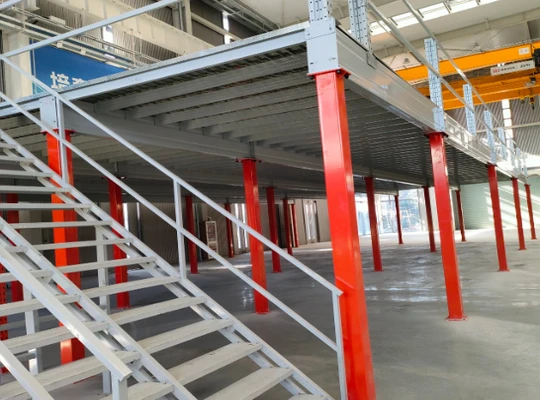

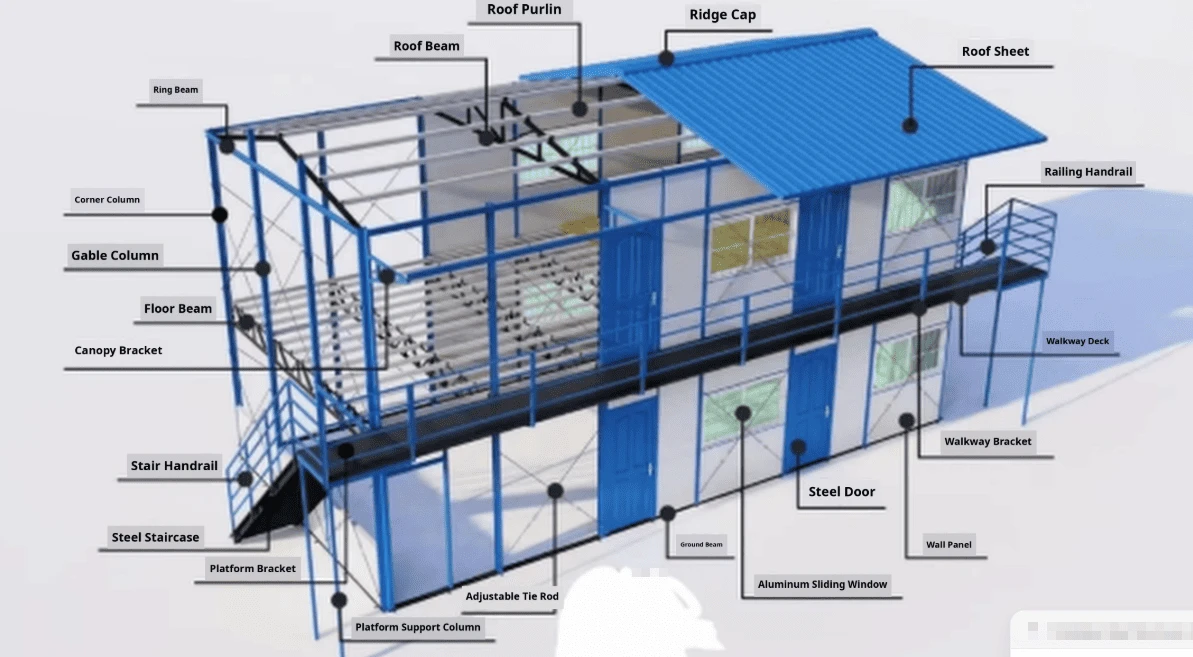

Diverse stål refererer til alle ikke-primære strukturelle stålkomponenter, der kræves for at færdiggøre en bygning eller industrifacilitet. Mens strukturelle stålsøjler, bjælker, spær, spær og hovedforbindelser udgør den primære bærende-ramme, dækker diverse stål de sekundære komponenter, der gør strukturen funktionel, sikker og tilgængelig for beboere og vedligeholdelsespersonale.

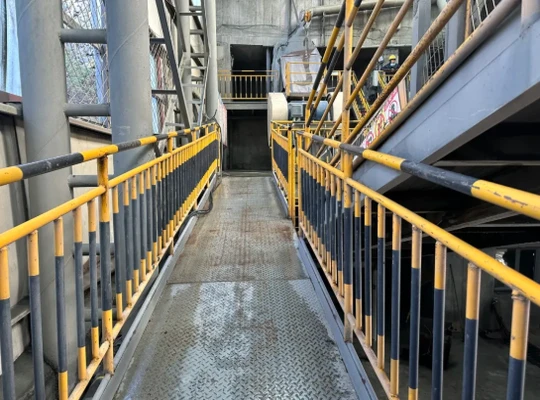

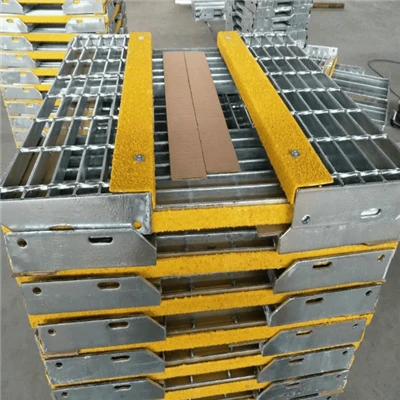

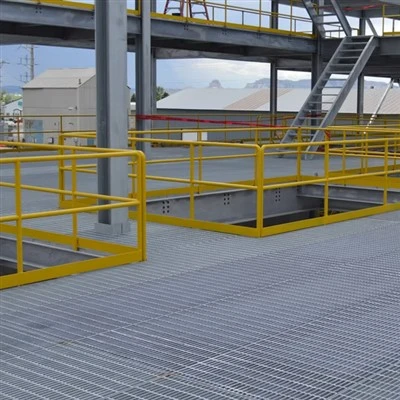

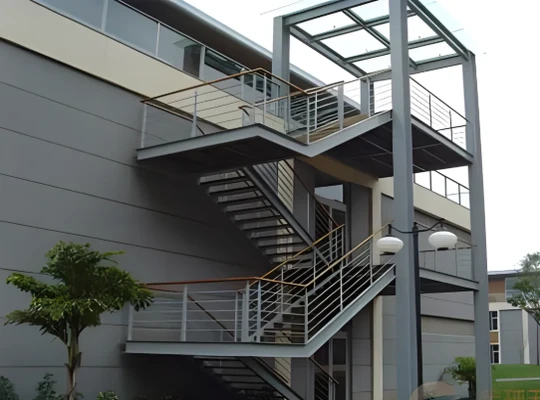

Omfanget af diverse stål omfatter typisk trapper og trappetrin, rækværk og gelændere, stålriste og gulvplader, stiger og adgangsplatforme, tåbrædder og sikkerhedsbure, tagrender og drænkomponenter, indstøbninger, pullerter, udstyrsstøtter og arkitektonisk metalarbejde. I praksis falder enhver fremstillet stålemne, der ikke er en del af den primære strukturelle ramme, men som er påkrævet af projektet, under diverse stål - hvorfor det også kaldes "diverse metaller" i den nordamerikanske byggeindustri.





Selvom diverse stål repræsenterer en mindre tonnage sammenlignet med primært konstruktionsstål, er det afgørende for projektafslutning og overholdelse. Trapper og rækværk påvirker direkte personalesikkerheden og skal opfylde OSHA, IBC og lokale byggeregler. Gitre og platforme bestemmer gangbroens belastningskapacitet og skridsikkerhed. Tagrender og afløbssystemer beskytter konstruktionen mod vandskader. Fordi disse komponenter involverer omfattende fremstillingsdetaljer - forbindelser, svejsninger, overfladebehandlinger og overholdelse af regler - kræver diverse stål ofte mere teknisk opmærksomhed pr. ton end primært konstruktionsstål.









GNEEs diverse stålprodukter er blevet eksporteret til industrianlæg, kommercielle bygninger og infrastrukturprojekter på tværs af Sydøstasien, Mellemøsten, Afrika og Sydamerika. Vores fabrikation dækker trapper, rækværk, gitre, fodbrædder, stiger og drænsystemer - fremstillet til at opfylde forskellige betingelser på stedet, internationale standarder og regulatoriske rammer.





Produktionsevner



Vores fabrikationsanlæg er udstyret med CNC-skæring, klipning, stansning, boring, skubblæsning og maling til diverse stålbearbejdning.



Punkt	Udstyr	Diverse stålapplikationer

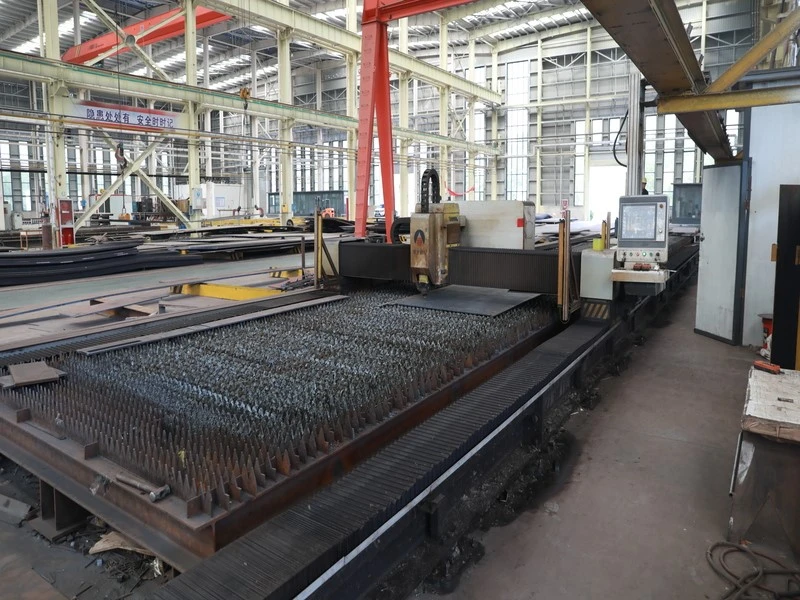

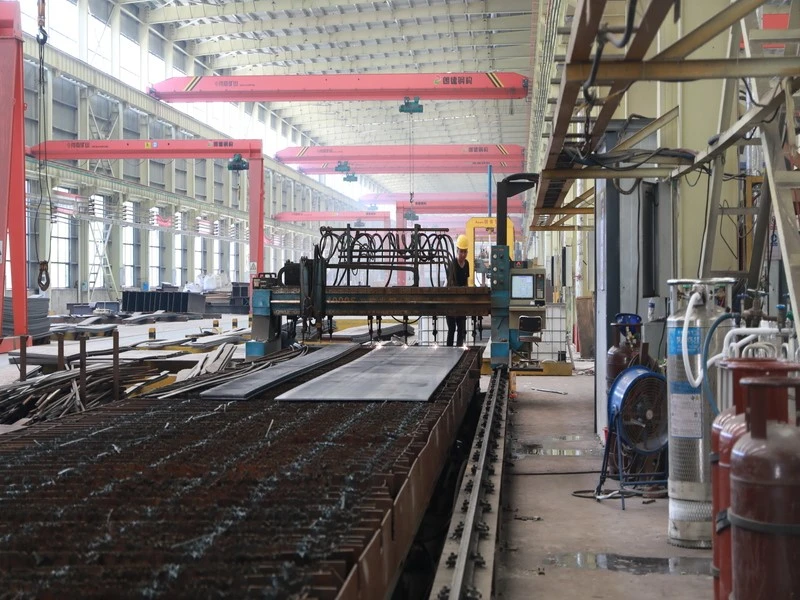

Skæring	3,2m × 23m CNC-koordinatskæremaskine; gantry CNC skæremaskine	Trappebøjler, trin, tåbrædder, bundplader

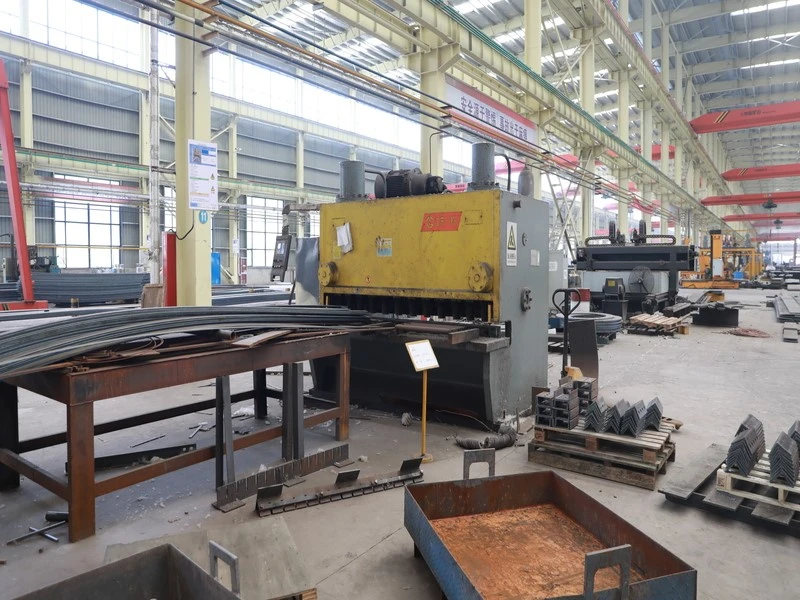

Klipning	25 mm × 2500 mm CNC hydraulisk guillotinesaks	Rendeplader, tåbrætemner, tynde plader

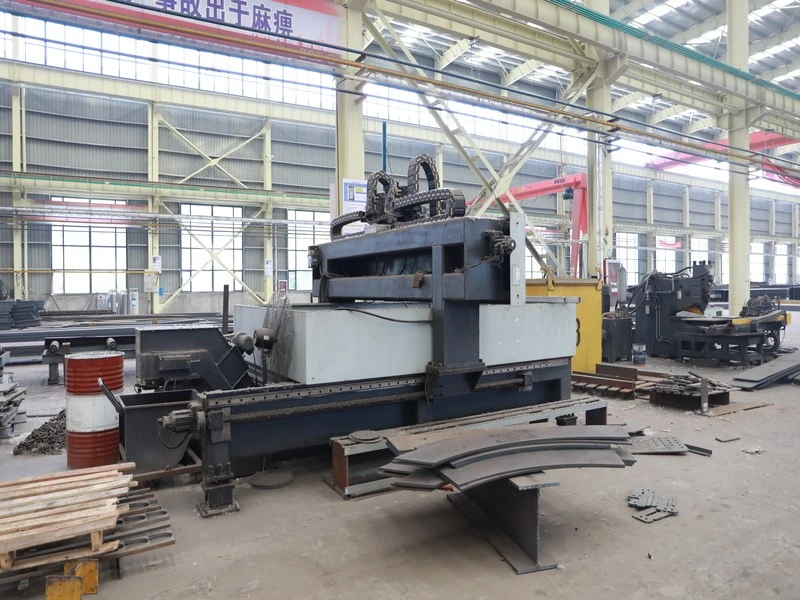

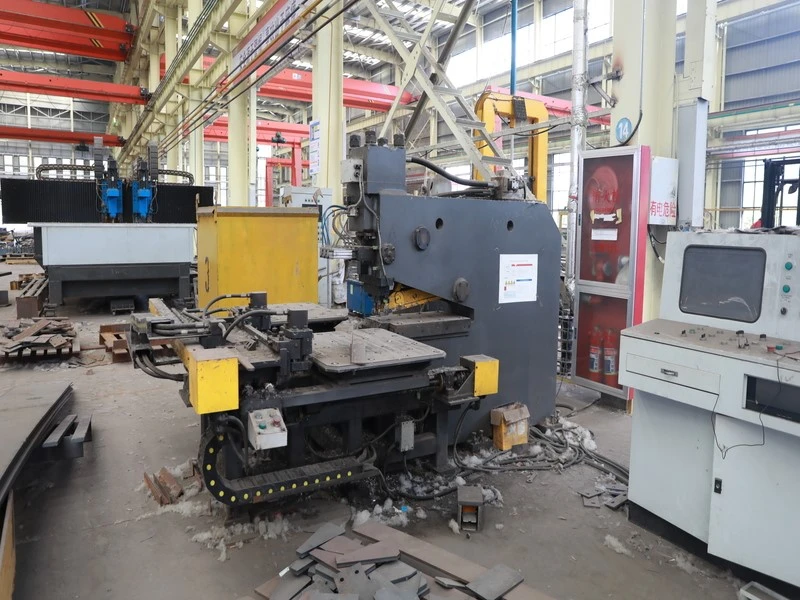

Stansning og boring	CNC stanse- og boremaskine; CNC plade boremaskine	Gelænderbundpladehuller, fastgørelseshuller

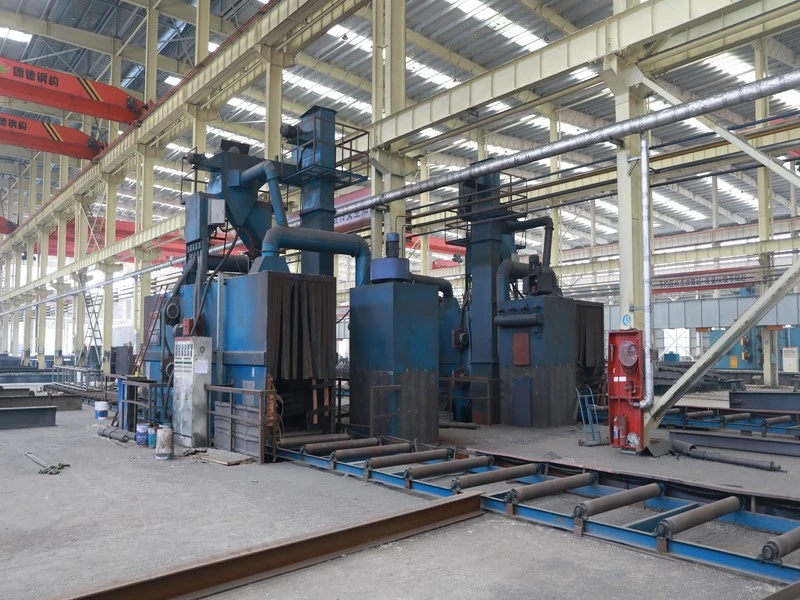

Forberedelse af overfladen	Sprængningsmaskine	Rustfjernelse inden maling

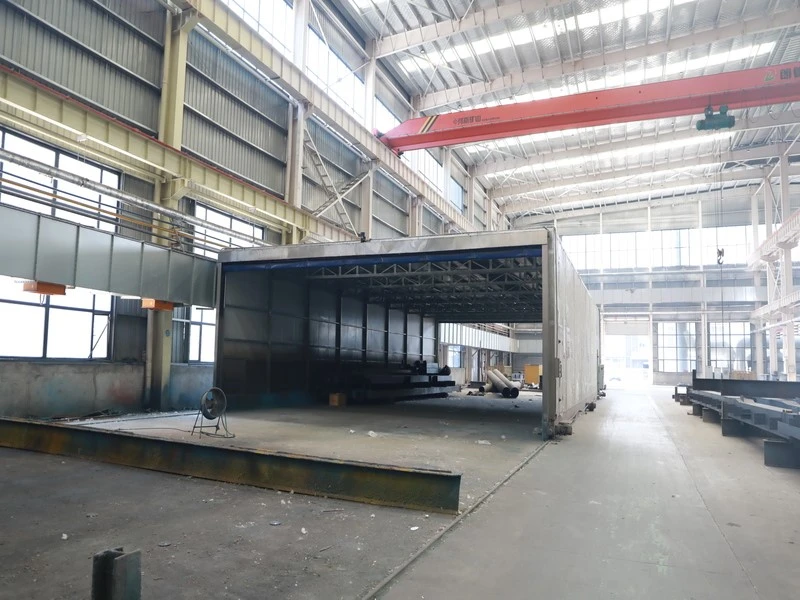

Maleri	Sprayboks til maling	Primer og finish coat

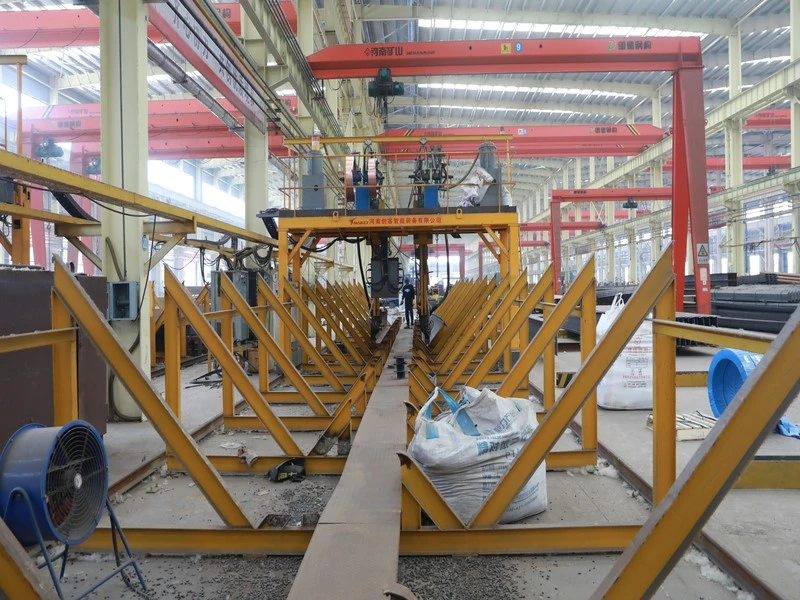

Svejsning	SAW, MIG/MAG, TIG	Samlesvejsning til trapper, gelændere, tagrender





Fremstillingsproces



Vores diverse stålfremstilling følger en strømlinet proces fra råmateriale til færdigt produkt.

Scene	Operation	Kontrolpunkt
1. Skæring	CNC skæring og klipning af plader, stænger og sektioner pr. butikstegninger	Typisk tolerance ±2 mm; pr projektspecifikation eller butikstegning
2. Stansning og boring	Boltehuller og fastgørelseshuller på bundplader og tilslutningsplader	Hulposition ±1,5 mm typisk; pr. designkrav; afgratning
3. Svejsesamling	Montering- og svejsning af trappe-, gelænder-, tagrende- og fodbræt	Svejsestørrelse og længde pr. projektspecifikation; AWS D1.1 som reference; visuel inspektion
4. Forberedelse af overfladen	Kugleblæsning for at fjerne rust og mølleskala	Overfladerenhed iht. ISO 8501-1 Sa 2,5
5. Maleri	Primer og finish i malersprøjtekabine	Belægningstykkelse pr. projektspecifikation
6. Sluteftersyn	Dimensionskontrol, svejseinspektion, belægningskontrol	Pr. butikstegninger og projektspec









Hver diverse stålordre gennemgår en fem-trins inspektionsproces før afsendelse. Vi opretholder fuld sporbarhed fra råmateriale til færdigt produkt og leverer komplet kvalitetsdokumentation til eksportfortoldning og kundegodkendelse.



Kvalitetsinspektionsproces

Scene	Inspektionsindhold	Metode / Standard
1. Indgående materiale	Verifikation af materialekvalitet, dimensionskontrol, inspektion af overfladefejl	MTC gennemgang + spektrometer test
2. I-processvejsning	Visuel inspektion af svejsning, måling af svejsestørrelse	AWS D1.1, ISO 5817
3. NDT (efter behov)	Ultralydstest (UT), magnetisk partikeltest (MT) på kritiske svejsninger	ISO 17640 / ISO 17638
4. Galvaniseringstjek	Belægningstykkelse, vedhæftning, overfladeensartethed	ISO 1461, ASTM A123
5. Sluteftersyn	Målkontrol, montering-tilpasning, overfladefinish, emballagekontrol	Projekt butikstegninger



Dokumenttjekliste tilgængelig

Dokument	Formål
Materialetestcertifikat (MTC)	Bekræfter råvarekvalitet og kemisk sammensætning
Mølleprøvecertifikat	Sporbarhed til stålværkets varmenummer
Galvaniseringscertifikat	Bekræfter belægningstykkelse i henhold til ISO 1461
NDT rapport	Resultater af svejseinspektion (UT/MT)
Tredjepartsinspektionsrapport.-	SGS / BV / TÜV inspektionscertifikat (på forespørgsel)
Butikstegninger	Som-byggede fabrikationstegninger til installation
Pakkeliste & CO	Fortoldningsdokumenter til eksport







Vi fremstiller diverse stålkomponenter i tre materialekategorier. Hvert materiale vælges ud fra servicemiljø, projektspecifikation og gældende byggekode.



Materiale	Karakterer og ækvivalenter	Overfladebehandling	Typiske applikationer	Servicemiljø
Kulstofstål	Q235 / Q345 (ASTM A36 / A572 Gr.50, BS EN 10025 S235JR / S355JR, JIS SS400 / SM490, AS/NZS 3678 Grade 250 / 350)	Butiksgrunder, alkydmaling, epoxybelægning	Indendørs ståltrapper, trappetrin, trappestrenge, konstruktionsgelændere, rørgelændere, ståltåbrædder, platformriste, gulvplader	Tørt, indendørs, kontrolleret miljø
Varmgalvaniseret-stål	Q235 / Q345 med zinkbelægning (ASTM A123, ISO 1461, AS 1216)	Varm-galvanisering, zinkbelægning gns. Større end eller lig med 70 μm (materiale større end eller lig med 6 mm)	Galvaniserede trappetrin, galvaniserede gangriste, galvaniserede gelændere, galvaniserede stiger, sikkerhedsbure, galvaniserede tåbrædder	Udendørs, fugt, regn, vejrpåvirkning
Rustfrit stål	SS304 / SS316 (ASTM A240 til plade/plade/strimmel, ASTM A276 til stænger, ASTM A312/A554 til rør; BS EN 10088 1.4301 / 1.4404, JIS SUS304 / SUS316)	Syltet, passiveret, børstet, spejlpoleret	Tagrender i rustfrit stål, nedløbsrør, svejsede rustfrie gelændere, rustfrie trappesystemer, rustfri platformsriste	Kystnære, marine, kemiske, petrokemiske, fødevarekvalitet-

Bemærk: Materialekvaliteten vælges baseret på din projektspecifikation, gældende byggekode og servicemiljø.





Hos GNEE forstår vi, at materialegodkendelse ofte er den første hindring i eksport af diverse stålordrer - oversøiske kunder angiver kvaliteter i henhold til deres lokale koder, og ækvivalens skal bekræftes før produktion. Nedenfor giver vi vores standardmaterialekvaliteter med internationale ækvivalenter, projekt-baseret udvælgelseslogik fra vores fremstillingserfaring og materialeerstatningsvejledning for at hjælpe dig med at specificere og godkende det rigtige materiale til dit projekt.



Materialekvaliteter og internationale ækvivalenter



Vi fremstiller diverse stål i følgende kulstofstål, galvaniseret stål og rustfrit stål. Tabellen nedenfor viser ækvivalenter på tværs af store internationale standarder.



Materiale Type	Kina GB	USA ASTM	Europa BS EN	Japan JIS	Australien AS	Typisk diverse stålanvendelse
Kulstofstål	Q235	A36	S235JR	SS400	Karakter 250	Indendørs trapper, rækværk, tåbrædder
Kulstofstål	Q345	A572 Gr.50	S355JR	SM490	Karakter 350	Kraftige-gitre, trappestrenge, platformsindramning

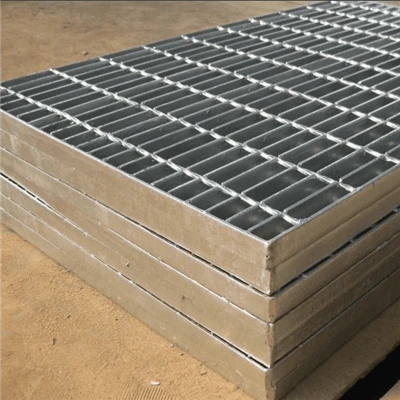

Galvaniseret stål	Q235 varmgalvaniseret-	A36 + A123	S235JR + ISO 1461	SS400 + JIS H8641	Karakter 250 + AS 1216	Udendørs rækværk, gangbroer, stiger
Rustfrit stål	06Cr19Ni10 (304)	304	1.4301	SUS304	304	Tagrender, svejsede gelændere (generelt)
Rustfrit stål	022Cr17Ni12Mo2 (316)	316	1.4404	SUS316	316	Kystrender, kemifabriksrækværk



Projekt-baseret materialevalg



Baseret på vores fremstillingserfaring på tværs af industrielle, kommercielle og infrastrukturprojekter anbefaler vi følgende materialer efter projekttype.



Projekttype	Typiske diverse stålgenstande	Anbefalet materiale	Årsag
Industrielt lager (tørt, inde i landet)	Trapper, riste, tåbrædder	Q235 kulstofstål, malet	Omkostnings-effektiv; kontrolleret miljø
Industrianlæg (fugtigt, udendørs adgang)	Udvendige trapper, gangriste, gelændere	Q345 varmgalvaniseret-	Højere styrke + zinkbelægning til udendørs

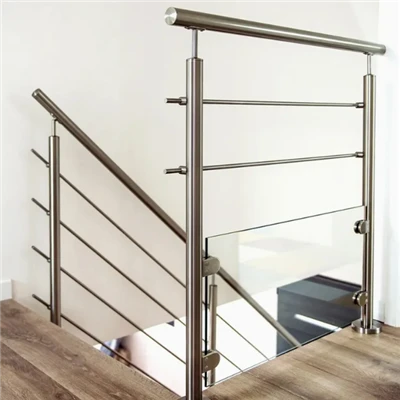

Kommerciel bygning (arkitektonisk)	Trappegelændere, balustrader, dekorativt metalværk	SS304 eller pulver-belagt kulstofstål	Æstetisk finish påkrævet

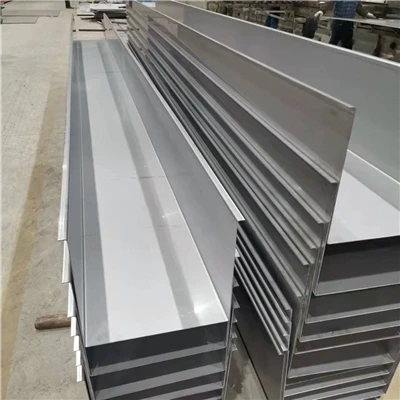

Kyst/marin struktur	Tagrender, stiger, platformsriste	SS316	Kloridresistens
Kemisk / petrokemisk anlæg	Trappesystemer, riste, sikkerhedsbure	SS316 eller Q345 med kraftig galvanisering	Ætsende miljø
Kraftværk / tung industri	Platformriste, kraftige-trapper, rørgelændere	Q345 varmgalvaniseret-	Høj belastning + udendørs holdbarhed
Fødevare-/farmaceutisk facilitet	Gelændere, afløbsrender, platforme	SS304 med syltet finish	Hygiejniske krav



Sammenligning af materialeomkostninger



Vi leverer følgende omkostningssammenligning for at hjælpe dig med at optimere materialespecifikation inden for dit projektbudget.



Materiale	Omkostningsindeks (Q235=1.0)	Budgetstrateginotat
Q235 kulstofstål (malet)	1.0	Mest økonomisk til indendørs/almen brug
Q345 kulstofstål (malet)	1.05–1.10	Anvendes, hvor der kræves større belastningskapacitet
Varm-galvaniseret (Q235/Q345)	1.15–1.25	Standardvalg til udendørs diverse stål
SS304 rustfrit stål	2.5–3.0	Reserver for synlige/korrosionsudsatte genstande-
SS316 rustfrit stål	3.5–4.0	Kun forbeholdt kyst-/kemiske miljøer

Bemærk: Til projekter med stramme budgetter anbefaler vi ofte en blandet-materialestrategi – galvaniseret kulstofstål til strukturelle emner (trapper, riste) og rustfrit stål kun til kritiske korrosionsudsatte emner- (tagrender, kystrækværk) – for at optimere de samlede projektomkostninger uden at ofre ydeevnen.



Nøglevalgsovervejelser



Ud over materiale og omkostninger bestemmer følgende faktorer, om en diverse stålkomponent fungerer korrekt under drift.



Kategori	Overvejelse ved nøglevalg

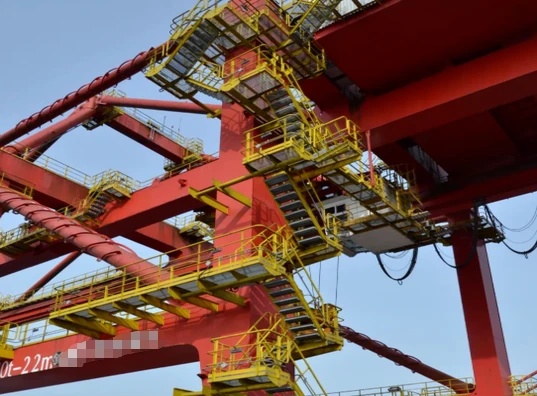

Trappesystemer	Vinkel bestemmer type: 30 grader –45 grader standard trapper, 50 grader –70 grader skibsstiger, 75 grader –90 grader faste stiger. Definer vinkel tidligt.
Gelændere & Gelændere	Højde/belastning varierer efter standard: OSHA 42" / 200 lbf; BS EN ISO 14122 1.000 mm / 1.000 N. Bekræft gældende kode før fremstilling.

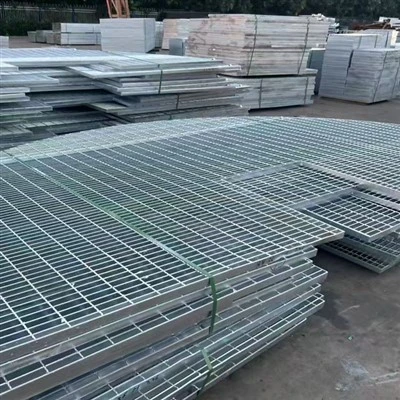

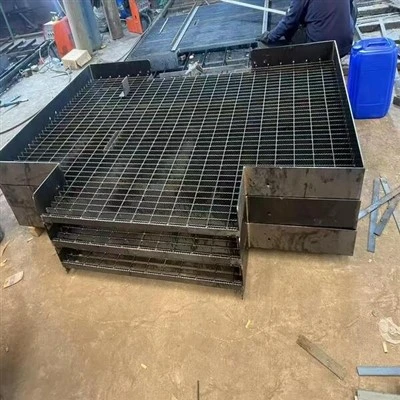

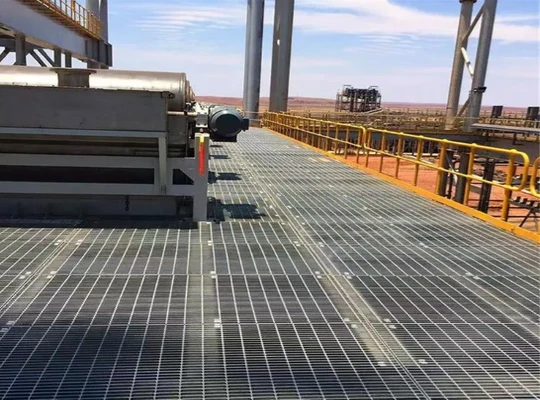

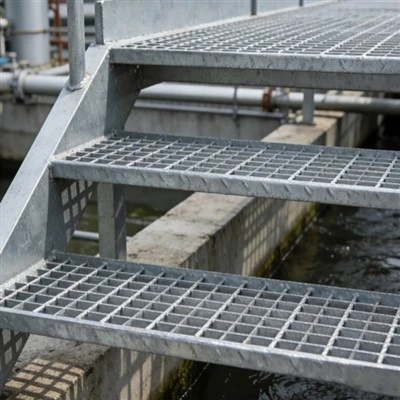

Stålrist	Tækket overflade obligatorisk til olieholdige/våde miljøer. For køretøjstrafik, størrelse bærende stænger pr. NAAMM belastningstabeller - undermål er en almindelig fejl.

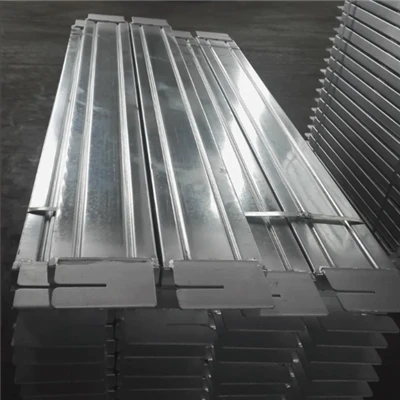

Sikkerheds tilbehør	Tåbrædder påkrævet på åbne-sidede platforme over 4 ft (OSHA). Brug varmgalvanisering udenfor - malede tåbrædder korroderer i bunden.

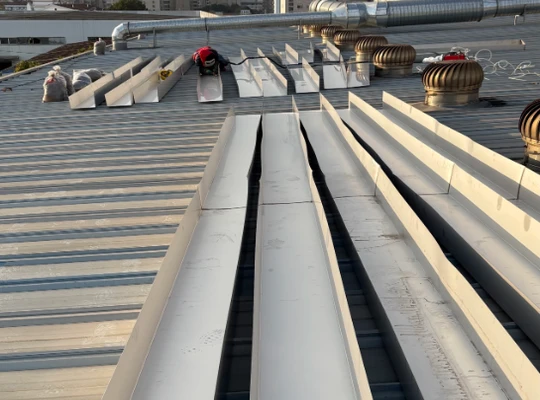

Dræning	Rendeprofil/tykkelse skal matche opland og nedbør. Kystprojekter: SS316 med syltet finish — SS304-gruber om 5-10 år.

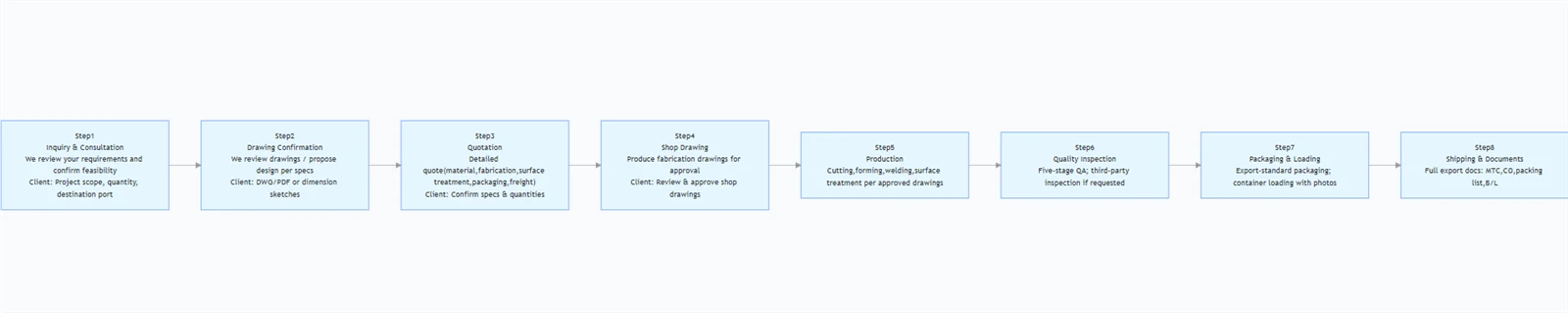

De fleste diverse stålordrer er specialfremstillet- efter projekttegninger. Vores proces er designet til at minimere kommunikationshuller og sikre, at du modtager præcis, hvad dit projekt kræver - fra første forespørgsel til containerladning.



Trin	Scene	Hvad sker der	Hvad vi har brug for fra dig
1	Forespørgsel & Konsultation	Vi gennemgår dine krav og bekræfter gennemførligheden	Projektets omfang, mængde, destinationshavn
2	Tegning bekræftelse	Vi gennemgår dine tegninger eller foreslår design baseret på specifikationer	Tegninger (DWG/PDF), eller skitser med mål
3	Citat	Detaljeret tilbud inklusive materiale, fremstilling, overfladebehandling, emballage, fragt	Bekræftelse af specifikationer og mængder
4	Butikstegning	Vi fremstiller fabrikationstegninger til din godkendelse inden produktion	Gennemgang og godkendelse af butikstegninger
5	Produktion	Skæring, formning, svejsning, overfladebehandling ifølge godkendte tegninger	—
6	Kvalitetsinspektion	Fem-trinsinspektion i henhold til vores QA-proces; tredjepartsinspektion, hvis der anmodes om det	—
7	Emballering og pålæsning	Eksporter-standardemballage; containerladning med billeder	—
8	Forsendelse & Dokumenter	Fuld eksportdokumenter (MTC, CO, pakkeliste, B/L) leveres	—

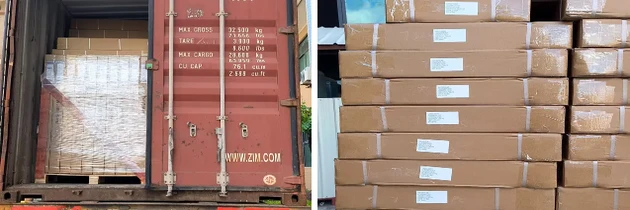

Forskellige stålkomponenter varierer i form og størrelse, hvilket kræver skræddersyede emballageløsninger til sikker havtransport. Nedenfor er de oplysninger, du har brug for for at planlægge din ordre - leveringstider, minimumsmængder, emballeringsmetoder og forsendelsesmuligheder.



Emballagemetoder



Hver produkttype er pakket i henhold til dens geometri, vægt og overfladebehandling for at forhindre skader under håndtering og søtransport.

Produkt	Emballeringsmetode	Beskyttelse

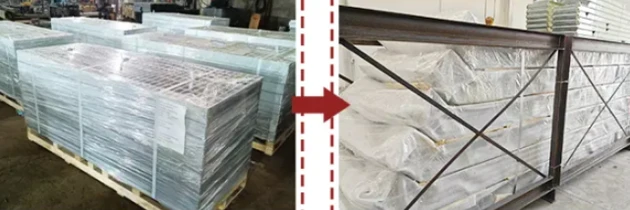

Stålriste	Stålpaller, bundtet med stropper	Separatorer mellem lag for at forhindre zinkskader; tørremiddelposer
Trappesystemer	Stålrammer boltet til paller	Hjørnebeskyttere på gelændere; bobleplast på kanter
Gelændere & gelændere	Trækasser	Individuelle ærmer på rustfri stålskinner for at forhindre ridser
Tagrender	Indlejret i trækasser	Skumindsatser mellem profiler; forseglet mod fugt
Tåbrædder	Bundet på paller	Kantbeskyttere; vandtæt indpakning



Forsendelsesmuligheder



Vi tilbyder fleksible forsendelsesbetingelser og flere læssehavne, der passer til din projektlogistik. Containerladning dokumenteres med fotos før forsegling til din verifikation.



Punkt	Valgmuligheder	Noter
Forsendelsesbetingelser	FOB, CIF, CFR, DAP	Fleksibel efter dine præferencer
Beholdertype	20GP, 40GP, 40HQ / 20GP,40GP,40HQ	LCL tilgængelig for prøveordrer
Indlæser fotos	Leveres før beholderforsegling	Til din verifikation af paknings- og læssekvalitet
Sporing	Containernummer og forsendelsesopdatering	Leveres efter lastning



Ledetid & MOQ



Produkttype	Ledetid	MOQ
Stålriste	15-25 dage	100 m²
Gelændere & gelændere	25-35 dage	200 m
Trappesystemer	25-35 dage	5 sæt
Tåbrædder	15-25 dage	200 m
Tagrender	20-30 dage	500 m
Custom fabrikationer	35-45 dage	Forhandlingsbar

Bemærk: Prøveordrer og små prøveordrer er velkomne. Rush produktion tilgængelig med ekstra gebyrer.
